DOI: 10.1002/adfm.202506415

全文速覽

本文通過超快焦耳加熱法成功合成了碳負載的FeCoNiMnCuO高熵氧化物納米粒（HEO NPs），并將其應用于海水電解中的磺酸氧化反應（SOR）。該催化劑在天然海水中表現出卓越的催化性能，僅需0.545 V（vs. RHE）即可實現500 mA cm?2的高電流密度，并穩定運行超過100小時。通過原位X射線吸收光譜和拉曼光譜研究，團隊揭示了金屬硫化物（如Fe-S和Cu-S）為活性位點，并通過密度泛函理論（DFT）驗證了高熵效應通過增強電荷穩定性降低反應能壘的機制。此外，基于該催化劑的膜電極組件（MEA）在500 mA cm?2下穩定運行500小時，能耗低至2.4 kWh m?3 H?，且無氯氣生成，展現了低成本、節能且環保的海水制氫潛力。

背景介紹

氫能作為清潔能源載體，在交通、發電和工業脫碳中具有重要應用前景。傳統電解水制氫依賴高純度淡水，但全球淡水資源緊張，海水電解成為理想替代方案。然而，海水電解面臨陽極氯析出反應（CER）的干擾，導致效率降低和腐蝕性副產物生成。用磺酸氧化反應（SOR）替代氧析出反應（OER）可規避CER，但現有SOR催化劑多為自支撐結構，難以規模化應用。本文通過焦耳加熱法開發了高熵氧化物納米粒催化劑，解決了高電流密度下的活性與穩定性問題，為海水制氫提供了新思路。

本文亮點

（1）焦耳加熱合成法：采用超快焦耳加熱法在50毫秒內將前驅體金屬鹽在碳載體上還原成高熵合金納米粒，隨后自然氧化形成高熵氧化物納米粒（HEO NPs）。

（2）高效SOR催化性能：FeCoNiMnCuO HEO NPs在天然海水中表現出優異的SOR催化性能，僅需0.545 V即可達到500 mA cm?2的電流密度，并能穩定運行超過100小時。

（3）原位表征揭示活性位點：通過原位X射線吸收光譜和拉曼光譜研究，揭示了原位形成的金屬硫化物（特別是Fe-S和Cu-S物種）作為SOR的活性位點。

（4）DFT計算驗證高熵效應：DFT計算表明，高熵效應通過增加內在電荷穩定性降低了SOR潛在決定步驟的能量成本，從而提高了催化活性。

（5）膜電極組件穩定性：包含HEO催化劑的膜電極組件在500 mA cm?2下穩定運行超過500小時，展示了低成本、節能和無氯制氫的巨大潛力。

圖文解析

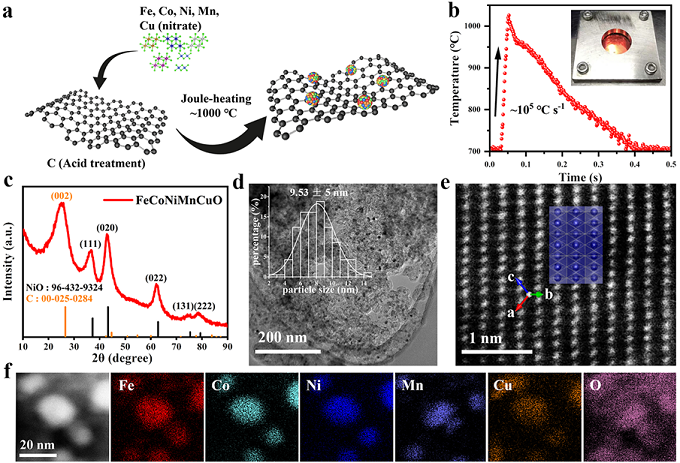

圖1：催化劑合成與表征

圖是焦耳加熱法合成示意圖，展示了從金屬鹽前驅體到高熵氧化物納米粒的合成過程，金屬硝酸鹽前驅體在碳載體上快速還原并氧化為HEO NPs。圖焦耳加熱過程中的溫度變化曲線，顯示溫度在50毫秒內迅速升至約1000°C，隨后快速下降。圖是FeCoNiMnCuO HEO催化劑的XRD圖譜，結果顯示與NiO的標準衍射圖譜對比，HEO NPs形成了巖鹽結構，無雜質相。圖FeCoNiMnCuO HEO催化劑的TEM圖像及粒徑分布直方圖，顯示納米粒均勻分布在碳載體上，平均粒徑約為9.53 nm。圖Cs校正的STEM圖像，顯示納米粒沿(121)晶面的清晰原子排列。圖HAADF-STEM圖像及對應的元素分布圖，顯示Fe、Co、Ni、Mn和Cu元素在納米粒中均勻分布。

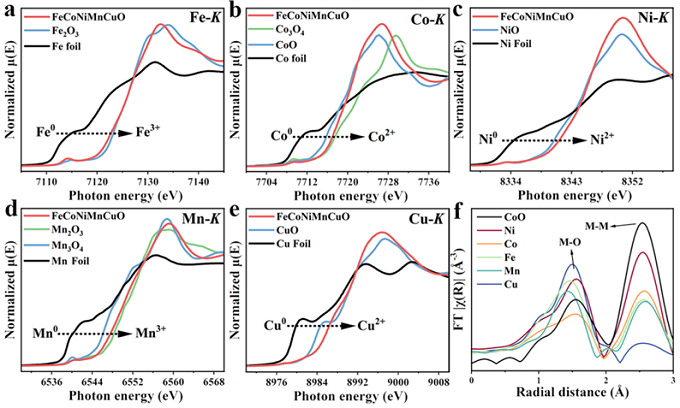

圖2：XANES和EXAFS光譜

圖（a-e）Fe、Co、Ni、Mn和Cu的K邊XANES光譜，顯示HEO NPs中各金屬元素的氧化態分別為Fe3?、Co2?、Ni2?、Mn3?、Cu2?。圖k2加權的FT-EXAFS光譜，顯示金屬-氧鍵（M-O）和金屬-金屬鍵（M-M）鍵長一致，證實高熵均勻混合。

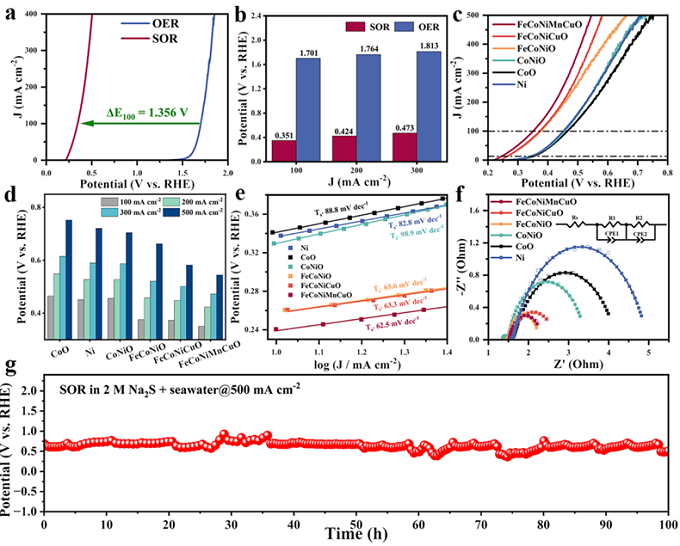

圖3：SOR性能

圖（a-b）FeCoNiMnCuO HEO NPs在堿性海水中的SOR和OER線性掃描伏安曲線（LSV），顯示SOR在低電位下即可達到高電流密度，SOR（0.351 V@100 mA cm?2）比OER（1.701 V）節能1.35 V。圖不同催化劑在2.0 M Na?S+海水中的SOR極化曲線，顯示FeCoNiMnCuO NPs具有最佳活性。圖不同催化劑在不同電流密度下的電位比較，突出高熵效應的優勢。圖（e-f）Tafel斜率（62.5 mV dec?1）和電荷轉移電阻最低，表明動力學優勢。圖FeCoNiMnCuO HEO NPs在500 mA cm?2下的長期穩定性測試，顯示近100小時無降解。

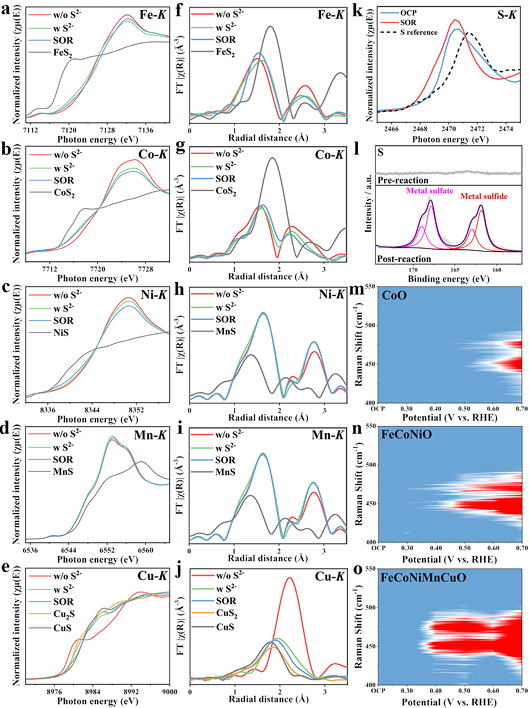

圖4：原位XAS和拉曼光譜

圖（a-e）顯示，不同金屬在開路電位（OCP）下含S2?和不含S2?的溶液中，以及SOR過程中的K邊XANES光譜，揭示金屬硫化物的形成。圖（f-j）對應的k2加權FT-EXAFS光譜，進一步確認金屬硫化物的形成，揭示SOR過程中Cu和Fe優先硫化（Cu?S→CuS，F(xiàn)e3?氧化態升高）。圖S的 K邊準原位XANES光譜，顯示在OCP和SOR過程中S的變化。圖SOR前后的S 1s XPS光譜，顯示金屬硫化物和硫酸鹽的形成。圖（4m-o）原位拉曼顯示HEO NPs在0.4 V即生成多硫化物（S?2?），活性高于對照組。

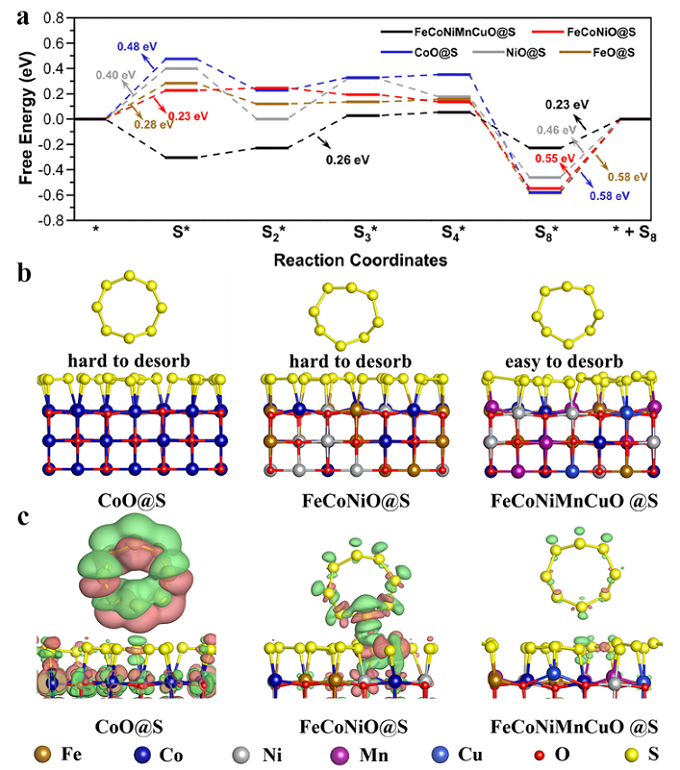

圖5：DFT計算

圖展示了不同催化劑上SOR過程的自由能圖，顯示FeCoNiMnCuO@S具有最低的潛在決定步驟能量成本，高熵效應使S?脫附能壘降至0.23 eV（CoO為0.46 eV）。圖是S?在不同催化劑上的三維構型，顯示FeCoNiMnCuO@S上S?的解吸更容易。圖S?解吸過程中S?與CoO@S、FeCoNiO@S和FeCoNiMnCuO@S催化劑之間的電荷密度圖，顯示FeCoNiMnCuO@S具有更高的電荷穩定性，促進SOR。

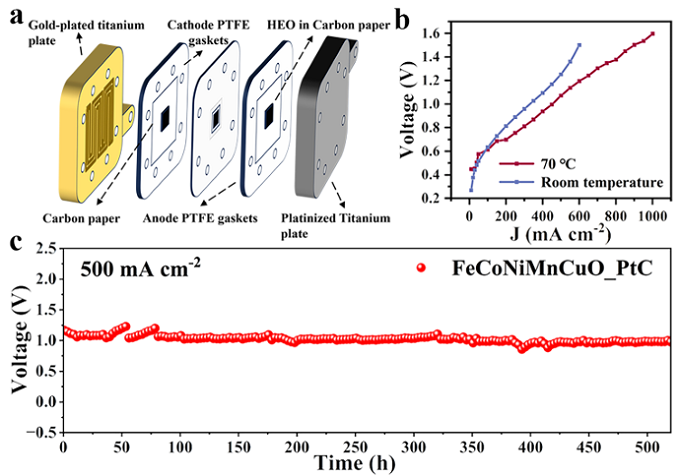

圖6：實際海水電解性能

圖為非對稱海水電解器的示意圖。圖展示了在室溫和70°C下的極化曲線，顯示70°C下電壓需求顯著降低。圖是在70°C下500 mA cm?2下的長期運行穩定性測試，結果顯示MEA電解槽在70°C下僅需1.07 V即可實現500 mA cm?2，穩定運行500小時。

總結與展望

本文通過焦耳加熱法成功合成了負載在碳上的FeCoNiMnCuO高熵氧化物納米粒，作為SOR催化劑在天然海水中實現了高效且持久的混合海水電解制氫。該催化劑不僅具有優異的SOR催化性能，還展示了出色的長期穩定性。通過原位表征和DFT計算，揭示了高熵效應和金屬硫化物活性位點在提高催化活性中的關鍵作用。未來的研究可以進一步探索其他高熵氧化物體系，以及優化膜電極組件的設計，以實現更高效、更經濟的海水電解制氫技術。

通訊作者簡介

劉利峰，研究員，松山湖材料實驗室能源轉換與存儲材料團隊負責人。于2004年和2007年在中科院物理所先后取得碩士和博士學位，師從解思深院士。2007年5月進入馬普微結構物理研究所做博士后研究，并于2009年8月晉升為課題組長，2010年升為常職科研人員。2011年4月加入伊比利亞國際納米技術實驗室，任研究員、團隊負責人。2022年獲國家海外高層次人才項目資助加入松山湖材料實驗室。劉利峰博士自2009年起一直從事能源存儲與轉換材料的研究，研究課題涉及高性能電催化及電合成材料（例如用于電催化產氫、產氧、氧還原、小分子氧化、CO2還原等反應的催化劑），以及用于電池及超級電容器的納米結構電極材料。已主持及承擔了10余項歐盟及葡萄牙科技基金委、葡萄牙創新局、國家重點研發計劃、廣東省區域聯合基金等項目，目前為止已在國際知名學術雜志上發表學術論文210余篇，總被引用次數16000余次，h因子為72（谷歌學術，截至2025年2月）；獲批國際國內專利9項；在國際會議上做邀請報告50余次，并組織多次國際研討會及擔任多個國際會議的組委會成員；目前擔任國際知名雜志Materials Today Energy，Advances in Nano Research，Materials Futures及Applied Research的編委。

陳祖信，華南師范大學半導體科學與技術學院副研究員。2013年與2018年在中山大學分別獲得理學學士與工學博士學位，2018年至2020年在葡萄牙伊比利亞國際納米研究所開展博士后研究工作，2020年11月入職華南師范大學。在Advanced Functional Materials，Nano Energy，Nano research，Small，ACS Applied Materials & Interfaces等國際刊物上發表論文20余篇，其中包括封面論文3篇；獲得已授權發明專利5項；主持國家自然科學基金青年項目1項，中國博士后科學基金2項，華南師范大學青年教師科研培育基金1項，入選2021年廣東省青年優秀人才國際培養計劃項目。

夏廣杰，大灣區大學（籌）物質科學學院研究員。東莞市大灣區高等研究院智能計算研究中心主任助理，東莞市先進材料人工智能設計重點實驗室副主任。主要研究領域?yàn)榛诿芏确汉碚?DFT)及第一性分子動力學(AIMD)的異相催化劑動態模擬及催化反應理論研究，以及顯式溶劑水模型的基于機器學習勢(MLIP)的理論模擬。在催化劑表界面模擬領域，特別是固液界面催化領域取得了創新成果。近五年以第一/共一/通訊作者發表SCI論文18篇，包括Nat. Chem.，Nat. Commun.，Nano Energy，JACS，JACS Au，ACS Catal.，Chem. Sci.，J Catal.，J Ener. Chem.等。主持國家自然科學基金青年基金一項（在研）、廣東省基金一項（在研）。

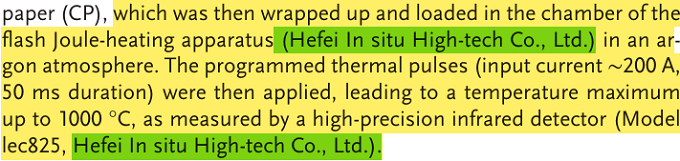

本文使用的焦耳加熱裝置和高精度紅外探測器由合肥原位科技有限公司研發，感謝老師支持與認可！
